Montage d'une caméra de recul et un écran devant le cendrier!

Voici les objets du délit:
une caméra comme celle que j'ai sur la Prius, un écran et 5m de cable avec des RCA jaune et un fil rouge pour amener le + à l'écran!
camera de recule avec écran au cendrier sur 206CC 20160422

L'emplacement prévu pour la caméra est au niveau du bandeau ou il y a la poignée d'ouverture du coffre!

Traçage de l’emplacement:
camera de recule avec écran au cendrier sur 206CC 20160428

Découpe de l'emplacement:
camera de recule avec écran au cendrier sur 206CC 20160429

Mise en place de la caméra par l'intérieur:
camera de recule avec écran au cendrier sur 206CC 20160430

Remise en place de la poignée de coffre:
camera de recule avec écran au cendrier sur 206CC 20160431

camera de recule avec écran au cendrier sur 206CC 20160432

Vue de l'intérieur, la caméra n'est pas visée mais collée à chaud avec du plastique fondu et le tout fait désormais bloc avec le bandeau!
camera de recule avec écran au cendrier sur 206CC 20160433

A présent passage du câble pour aller récupérer le plus sur le feu de recul et ensuite se diriger vers l'avant en passant dans le trou de la cloison à gauche:
camera de recule avec écran au cendrier sur 206CC 20160434

Au fur et à mesure, le câble est attaché:
camera de recule avec écran au cendrier sur 206CC 20160435

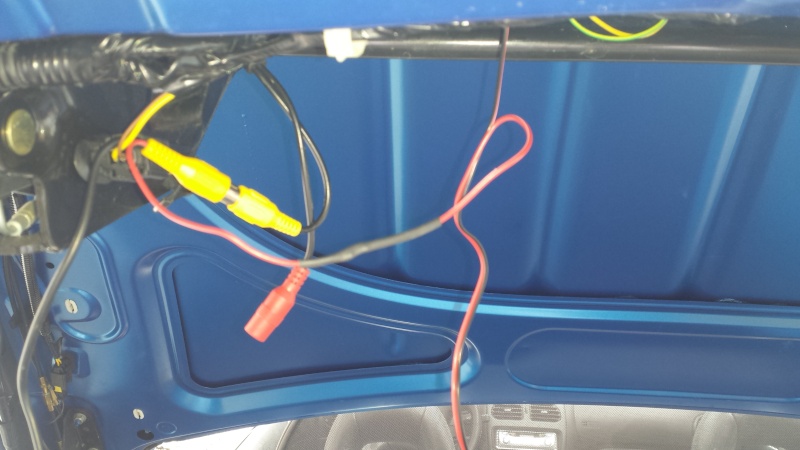

Préparation de la connexion pour le + et la masse, c'est soudure et gaine thermo:
camera de recule avec écran au cendrier sur 206CC 20160436

camera de recule avec écran au cendrier sur 206CC 20160439

Raccordement de la masse:
camera de recule avec écran au cendrier sur 206CC 20160437

Fixation du câble et des rca pour plus que ça bouge:
camera de recule avec écran au cendrier sur 206CC 20160440

Fixation du câble sur tout le chemin:
camera de recule avec écran au cendrier sur 206CC 20160441
camera de recule avec écran au cendrier sur 206CC 20160442

Il suffit de récupérer le cheminement du faisceau qui est déjà présent sur le coffre!

On arrive au coin près à descendre pour aller récupérer le plus du feux de recul et filer vers l'avant retrouver l'écran:
camera de recule avec écran au cendrier sur 206CC 20160443

Et on arrive au niveau de la console centrale en passant sous la moquette:
camera de recule avec écran au cendrier sur 206CC 20160444

camera de recule avec écran au cendrier sur 206CC 20160445

A présent l'emplacement de l'écran:
camera de recule avec écran au cendrier sur 206CC 20160446

Une vue vers l'arrière:
camera de recule avec écran au cendrier sur 206CC 20160447

Une vue depuis le poste de conduite:
camera de recule avec écran au cendrier sur 206CC 20160448

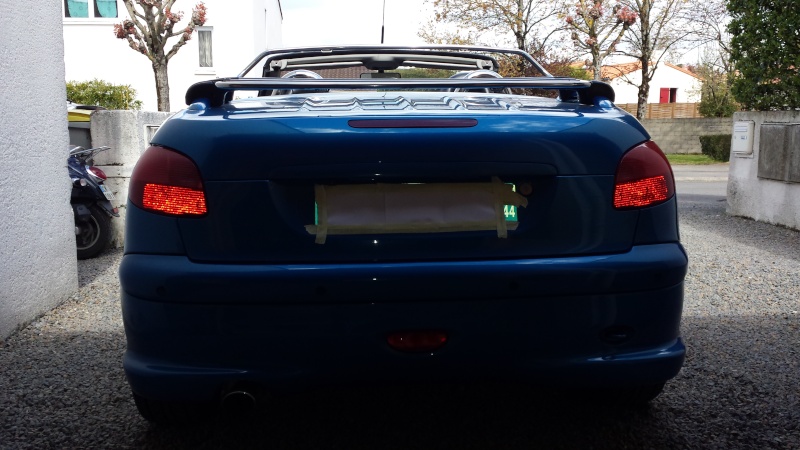

Et à présent voici ce que ça donne de derrière:
camera de recule avec écran au cendrier sur 206CC 20160450
camera de recule avec écran au cendrier sur 206CC 20160449
Revenir en haut Aller en bas
Récif-80
Bronze Member
Récif-80


Messages : 5475
Date d'inscription : 11/12/2012
Age : 28
Localisation : Picardie (Somme)


camera de recule avec écran au cendrier sur 206CC Empty
MessageSujet: Re: camera de recule avec écran au cendrier sur 206CC   camera de recule avec écran au cendrier sur 206CC EmptyMer 30 Aoû 2017 - 22:02

Il me faudrait trop ça pour que je recule plus dans n'importe quoi ! Laughing

Merci pour le tuto ! Smile
Revenir en haut Aller en bas
https://www.facebook.com/AntoineMrlPhotographie/
206hdi16
Bronze Member
206hdi16


Messages : 7867
Date d'inscription : 07/03/2015
Age : 35
Localisation : lens (62)


camera de recule avec écran au cendrier sur 206CC Empty
MessageSujet: Re: camera de recule avec écran au cendrier sur 206CC   camera de recule avec écran au cendrier sur 206CC EmptyMer 30 Aoû 2017 - 22:30

C'est vrai que ce serais sympa dans la 206, merci pour l'idée Smile

Une chose m'intrigue, la camera fonctionne toujours ou tu et relié sur un feu de recul ?
Revenir en haut Aller en bas
fleche d argent
PLAN
fleche d argent


Messages : 173
Date d'inscription : 09/03/2017
Age : 54
Localisation : nantes loire atlantique


camera de recule avec écran au cendrier sur 206CC Empty
MessageSujet: Re: camera de recule avec écran au cendrier sur 206CC   camera de recule avec écran au cendrier sur 206CC EmptyJeu 31 Aoû 2017 - 8:29

la camera et les radars de recule (j'ai les deux) ont leur alimentation sur le feu de recule.
Donc ça ne fonctionne que lorsque je recule.
Revenir en haut Aller en bas
206hdi16
Bronze Member
206hdi16


Messages : 7867
Date d'inscription : 07/03/2015
Age : 35
Localisation : lens (62)


camera de recule avec écran au cendrier sur 206CC Empty
MessageSujet: Re: camera de recule avec écran au cendrier sur 206CC   camera de recule avec écran au cendrier sur 206CC EmptyMer 6 Sep 2017 - 22:39

parfait, tu tes repiqué ou exactement ?
Revenir en haut Aller en bas
Dju86
PLANETE-2
Dju86


Messages : 1386
Date d'inscription : 11/05/2016
Age : 36
Localisation : Loire-atlantique


camera de recule avec écran au cendrier sur 206CC Empty
MessageSujet: Re: camera de recule avec écran au cendrier sur 206CC   camera de recule avec écran au cendrier sur 206CC EmptyJeu 7 Sep 2017 - 9:37

Bien le tuto, pour la caméra j'ai préféré acheté celui-ci pour éviter de découper :

camera de recule avec écran au cendrier sur 206CC 51aylq10
camera de recule avec écran au cendrier sur 206CC Img_3018

Et pour l'écran, rétroviseur, en plus il est plus large Razz  :

camera de recule avec écran au cendrier sur 206CC Img_3019
camera de recule avec écran au cendrier sur 206CC Mzdv4110
Revenir en haut Aller en bas
Invité
Invité




camera de recule avec écran au cendrier sur 206CC Empty
MessageSujet: Re: camera de recule avec écran au cendrier sur 206CC   camera de recule avec écran au cendrier sur 206CC EmptyMer 6 Déc 2017 - 9:46

Dju86 a écrit:
Bien le tuto, pour la caméra j'ai préféré acheté celui-ci pour éviter de découper :

camera de recule avec écran au cendrier sur 206CC 51aylq10
camera de recule avec écran au cendrier sur 206CC Img_3018

Et pour l'écran, rétroviseur, en plus il est plus large Razz  :

camera de recule avec écran au cendrier sur 206CC Img_3019
camera de recule avec écran au cendrier sur 206CC Mzdv4110

salut,

Peux tu mettre les liens de l'endroit ou tu as acheté ça stp ?

merci Smile
Revenir en haut Aller en bas
Invité
Invité




camera de recule avec écran au cendrier sur 206CC Empty
MessageSujet: Re: camera de recule avec écran au cendrier sur 206CC   camera de recule avec écran au cendrier sur 206CC EmptyLun 11 Déc 2017 - 20:54

Très bonne idée et propre en plus.
Big up cheers Very Happy
Revenir en haut Aller en bas
Dju86
PLANETE-2
Dju86


Messages : 1386
Date d'inscription : 11/05/2016
Age : 36
Localisation : Loire-atlantique


camera de recule avec écran au cendrier sur 206CC Empty
MessageSujet: Re: camera de recule avec écran au cendrier sur 206CC   camera de recule avec écran au cendrier sur 206CC EmptyMar 12 Déc 2017 - 9:24

coxman1600 a écrit:
Dju86 a écrit:
Bien le tuto, pour la caméra j'ai préféré acheté celui-ci pour éviter de découper :

camera de recule avec écran au cendrier sur 206CC 51aylq10
camera de recule avec écran au cendrier sur 206CC Img_3018

Et pour l'écran, rétroviseur, en plus il est plus large Razz  :

camera de recule avec écran au cendrier sur 206CC Img_3019
camera de recule avec écran au cendrier sur 206CC Mzdv4110

salut,

Peux tu mettre les liens de l'endroit ou tu as acheté ça stp ?

merci Smile

Salut, je viens de voir ton post Razz désolé du retard

Voilà pour la caméra :

https://www.ebay.fr/sch/sis.html?_nkw=CCD+Car+Reverse+Camera+Rear+View+Backup+Parking+Cam+LED+Lights+For+Peugeot+206&_id=131692231109&&_trksid=p2057872.m2749.l2658

Et l'écran :

https://www.ebay.fr/itm/4-3-TFT-Car-LCD-Screen-Rear-Monitor-View-Rearview-Mirror-DVD-for-Backup-Camera-/311807001823?hash=item48992544df
