MessageSujet: Tuto de montage d'un kit de commande de centralisation a distance 206    Tuto de montage d'un kit de commande de centralisation a distance 206  EmptyVen 20 Fév 2015 - 15:01

Bonjour , voici un tuto pour le montage d'un kit de commande a distance de centralisation de portes pour une 206 mux ( multiplexé 2003 /2009 ) . Ceci concerne les véhicules déjà équipé d'une centralisation mais pas de télécommande ou d'un véhicule avec un problème sur le bsi ( boitier électronique habitacle ) rendant la commande a distance défaillante . Pour les véhicules non équipé de centralisation , il existe en option en plus des moteurs a installé dans les portes ( non expliqué dans ce tuto )

voici le lien ou j'ai commandé le kit : http://www.ebay.fr/itm/131099937124?ssPageName=STRK:null:IT&_trksid=p3984.m1542.l2649

voici la composition du kit

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06112

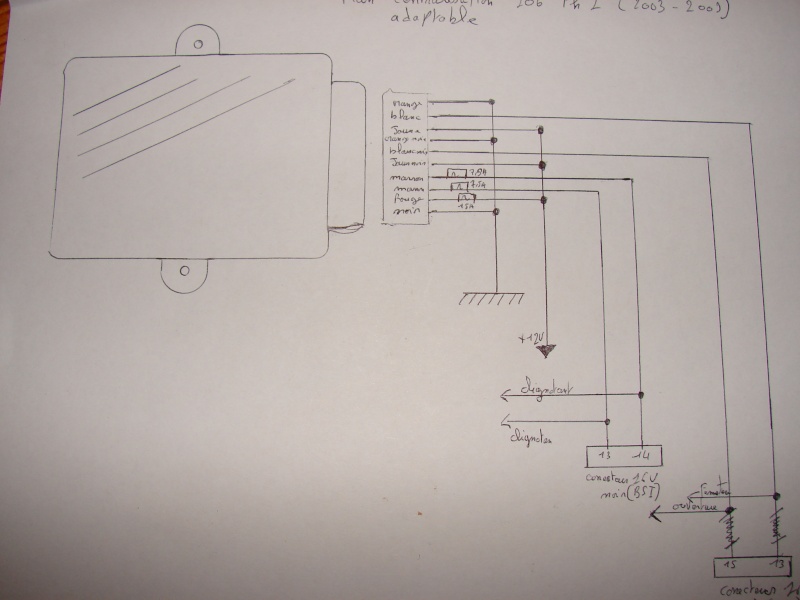

plan maison pour le branchement

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06111
Revenir en haut Aller en bas
Invité
Invité



Tuto de montage d'un kit de commande de centralisation a distance 206  Empty
MessageSujet: Re: Tuto de montage d'un kit de commande de centralisation a distance 206    Tuto de montage d'un kit de commande de centralisation a distance 206  EmptyVen 20 Fév 2015 - 15:08

Il faut d'abord préparer le câblage ( je précise que le plan que j'ai fait ne concerne que ce type de véhicule, pour un autres véhicule le branchement peut être différent )

câblage tel qu'on le reçois

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06113

câblage préparé ( les + et les - ponté )

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06114

Revenir en haut Aller en bas
Invité
Invité



Tuto de montage d'un kit de commande de centralisation a distance 206  Empty
MessageSujet: Re: Tuto de montage d'un kit de commande de centralisation a distance 206    Tuto de montage d'un kit de commande de centralisation a distance 206  EmptyVen 20 Fév 2015 - 15:13

Un peu de propreté

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06210

fixation du boitier dans l'habitacle ( moi je l'ai monté a coté du BSI au dessus du pédalier )

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06211
Revenir en haut Aller en bas
Invité
Invité



Tuto de montage d'un kit de commande de centralisation a distance 206  Empty
MessageSujet: Re: Tuto de montage d'un kit de commande de centralisation a distance 206    Tuto de montage d'un kit de commande de centralisation a distance 206  EmptyVen 20 Fév 2015 - 15:27

débrancher la batterie ( laisser le véhicule contact coupé capot ouvert  et portes fermé quelques minutes av le débranchement ) ,repérer le connecteur gris 16 fils du bsi ( celui qui est en biais ) . Déconnecté le en dégageant la bague rouge

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06115

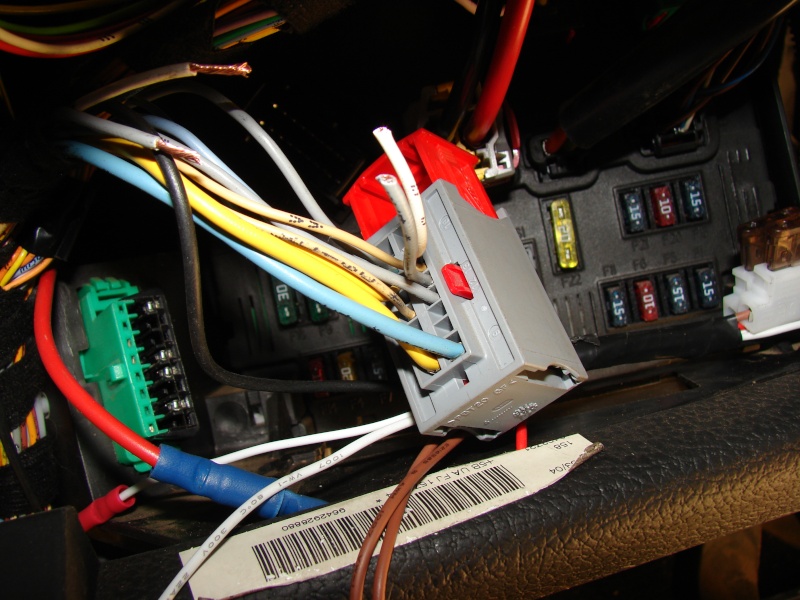

Couper les fils emplacement n° 13 et 15 sur le connecteur  ( attention de ne pas se tromper , et ne coupé pas au ras du connecteur )

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06212


Dernière édition par tof 56 le Ven 20 Fév 2015 - 21:22, édité 3 fois
Revenir en haut Aller en bas
Invité
Invité



Tuto de montage d'un kit de commande de centralisation a distance 206  Empty
MessageSujet: Re: Tuto de montage d'un kit de commande de centralisation a distance 206    Tuto de montage d'un kit de commande de centralisation a distance 206  EmptyVen 20 Fév 2015 - 15:34

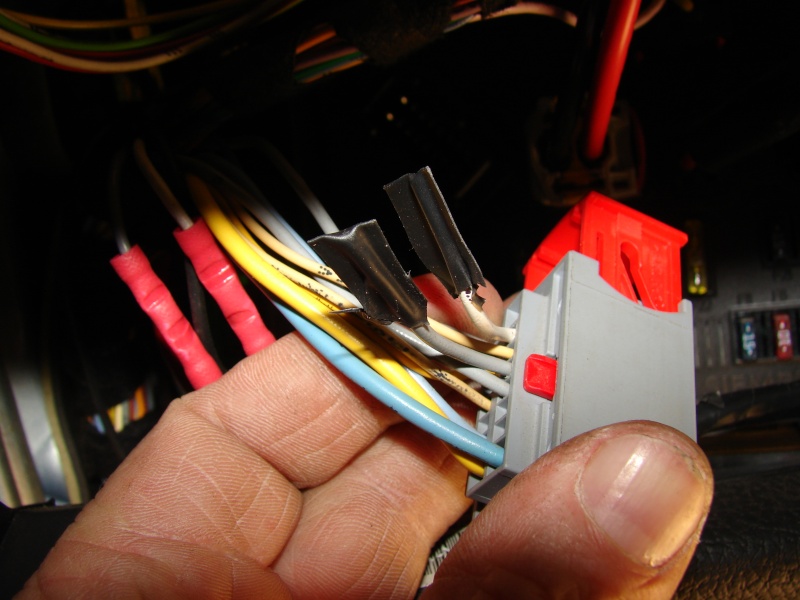

Isolé indépendamment les 2 des bouts de fils coupé  restant sur le connecteur

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06213

Branché les 2 fils de commande ouverture fermeture du boitier que vous monté ( dans mon cas le blancs et blancs et noir ) sur les 2 fils coupé qui repartent dans le faisceau d'origine

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06214


Dernière édition par tof 56 le Ven 20 Fév 2015 - 18:11, édité 1 fois
Revenir en haut Aller en bas
Invité
Invité



Tuto de montage d'un kit de commande de centralisation a distance 206  Empty
MessageSujet: Re: Tuto de montage d'un kit de commande de centralisation a distance 206    Tuto de montage d'un kit de commande de centralisation a distance 206  EmptyVen 20 Fév 2015 - 16:35

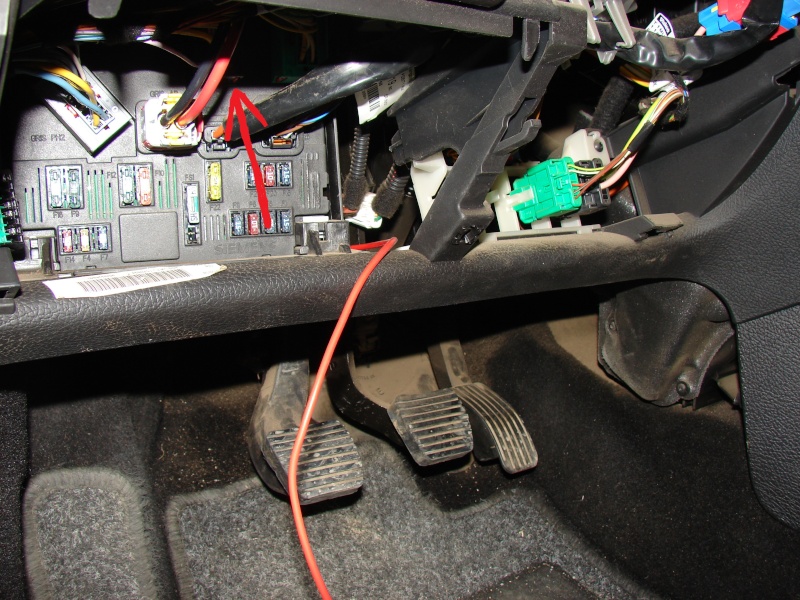

Repérer le connecteur noir 16 fils sur le Bsi


Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06116

Raccorder les 2 fils de commande de clignotants ( les 2 marrons pour mon cas ) sur les fils emplacement 13 et 14 du connecteur noir  ( les connecter sans les couper ) utilisé des connecteurs type faisceau d'attelage remorque ou les souder

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06215

s'il n'y a qu'un seul fil de commande de clignotant sur votre modèle de boitier adaptable , brancher ce fil sur 2 fils équipé de diodes pour éviter les retours au bsi et brancher ces 2 fils comme expliqué précédemment


Dernière édition par tof 56 le Ven 20 Fév 2015 - 18:39, édité 4 fois
Revenir en haut Aller en bas
Invité
Invité



Tuto de montage d'un kit de commande de centralisation a distance 206  Empty
MessageSujet: Re: Tuto de montage d'un kit de commande de centralisation a distance 206    Tuto de montage d'un kit de commande de centralisation a distance 206  EmptyVen 20 Fév 2015 - 16:44

Un peu de propreté

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06216

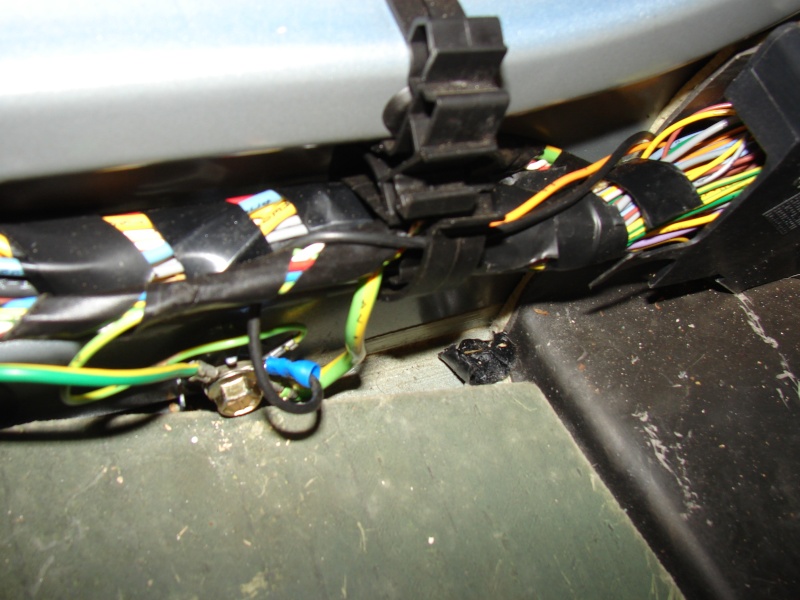

Raccordement de la masse sur le bornier coté bas de caisse gauche au niveau des pieds sous la moquette

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06217
Revenir en haut Aller en bas
Invité
Invité



Tuto de montage d'un kit de commande de centralisation a distance 206  Empty
MessageSujet: Re: Tuto de montage d'un kit de commande de centralisation a distance 206    Tuto de montage d'un kit de commande de centralisation a distance 206  EmptyVen 20 Fév 2015 - 16:51

Passage du câble d'alimentation ( + ) habitacle vers batterie

Je suis parti du boitier fusibles compartiment moteur

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06117

de cette bornes

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06118
Revenir en haut Aller en bas
Invité
Invité



Tuto de montage d'un kit de commande de centralisation a distance 206  Empty
MessageSujet: Re: Tuto de montage d'un kit de commande de centralisation a distance 206    Tuto de montage d'un kit de commande de centralisation a distance 206  EmptyVen 20 Fév 2015 - 16:57

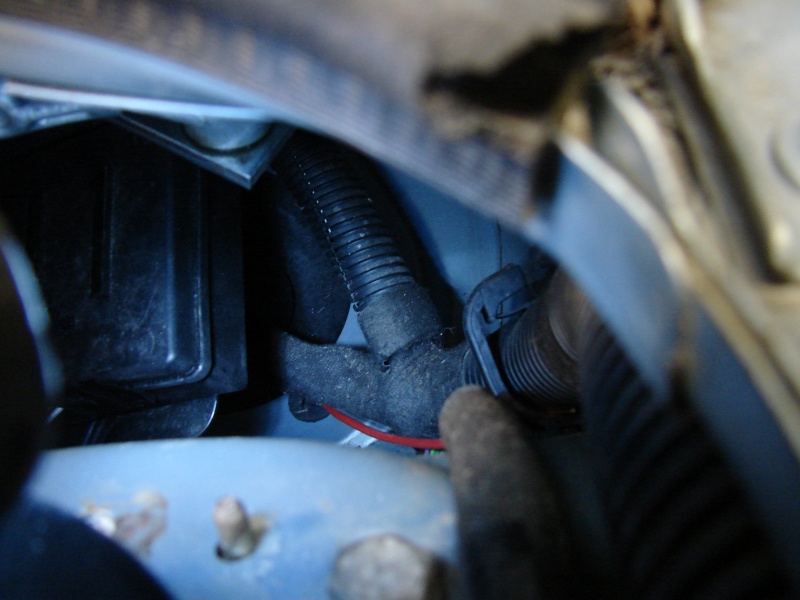

En passant par un passe fils qui se trouve derrière la tête d’amortisseur , visible en écartant légèrement le boitier a relais qui se trouve devant ( juste a coté du passage du faisceau d'habitacle )

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06119

montage d'un porte fusible étanche

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06218



Revenir en haut Aller en bas
Invité
Invité



Tuto de montage d'un kit de commande de centralisation a distance 206  Empty
MessageSujet: Re: Tuto de montage d'un kit de commande de centralisation a distance 206    Tuto de montage d'un kit de commande de centralisation a distance 206  EmptyVen 20 Fév 2015 - 17:02

porte fusible logé dans le boitier a fusibles du compartiment moteur + gainage du fil !!!!!

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06219

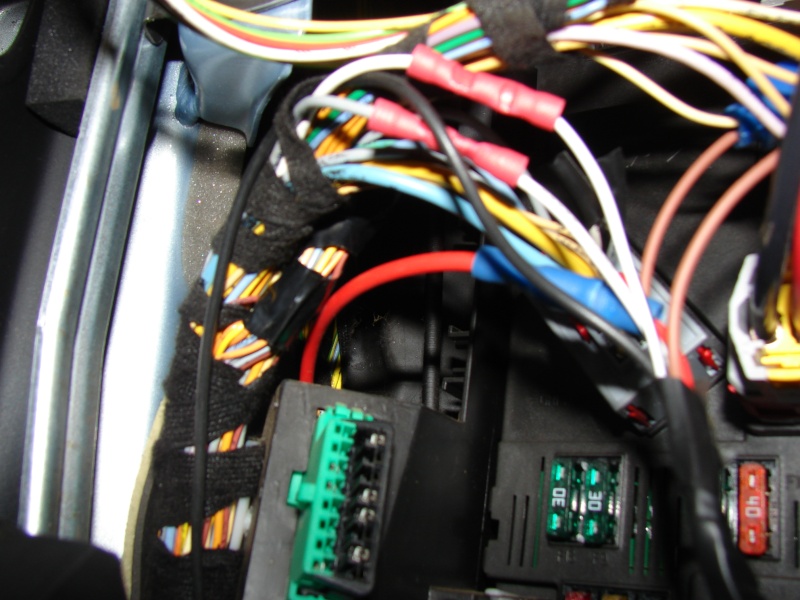

Raccordement a l'alimentation du boitier

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06220



Rebrancher la batterie , attendre plusieurs minutes après le rebranchement av de mettre le contact ou ouvrir une porte ( le temps que l’électronique s'iniatilise )


Dernière édition par tof 56 le Ven 20 Fév 2015 - 19:22, édité 2 fois
Revenir en haut Aller en bas
Invité
Invité



Tuto de montage d'un kit de commande de centralisation a distance 206  Empty
MessageSujet: Re: Tuto de montage d'un kit de commande de centralisation a distance 206    Tuto de montage d'un kit de commande de centralisation a distance 206  EmptyVen 20 Fév 2015 - 17:12

J'ai été obligé de légèrement modifié le boitier de la clé pour y insérer la puce anti démarrage. vue de 2 boitiers , a droite av modif a gauche ap modif . un petit coup de dremel pour faire de la place ( assez délicats a faire ) j'y ai rajouté un petit bout de double face pour être sur qu'elle ne bouge pas

Tuto de montage d'un kit de commande de centralisation a distance 206  Dsc06222





UNE PETITE VIDEO

https://www.youtube.com/watch?v=nxSBkP44t5M









.
Revenir en haut Aller en bas
Invité
Invité



Tuto de montage d'un kit de commande de centralisation a distance 206  Empty
MessageSujet: Re: Tuto de montage d'un kit de commande de centralisation a distance 206    Tuto de montage d'un kit de commande de centralisation a distance 206  EmptyVen 20 Fév 2015 - 17:48

Schéma du boitier

schéma pour plusieurs véhicules donc tenir compte du schéma n°6 et prendre le véhicule citroen c3 ( le montage 206 sur ce schéma est pour les non mux donc plus ancienne )






http://www.photosbygaelolympio.com/manuels/manuel_telecommande.pdf












.


Dernière édition par tof 56 le Ven 20 Fév 2015 - 18:02, édité 1 fois
Revenir en haut Aller en bas
Invité
Invité



Tuto de montage d'un kit de commande de centralisation a distance 206  Empty
MessageSujet: Re: Tuto de montage d'un kit de commande de centralisation a distance 206    Tuto de montage d'un kit de commande de centralisation a distance 206  EmptyVen 20 Fév 2015 - 17:58

J'oubliais , il faut initialisé les clefs pour que ça fonctionne , pour cela : ouvrir le boitier , appuyer sur le petit bouton sur le circuit imprimé du boiter pendant 3 secondes ( jusqu' au déclenchement d'un petit relais ), a partir de ce moment appuyer en même temps sur 1 des boutons de la clefs et voili voilou ça marche Wink
Revenir en haut Aller en bas
Invité
Invité



Tuto de montage d'un kit de commande de centralisation a distance 206  Empty
MessageSujet: Re: Tuto de montage d'un kit de commande de centralisation a distance 206    Tuto de montage d'un kit de commande de centralisation a distance 206  EmptyVen 20 Fév 2015 - 21:13

Un grand merci pour ce tuto fort intéressant
Revenir en haut Aller en bas
Max24
PLANETE-
Max24

Messages : 1050
Date d'inscription : 09/08/2015
Age : 25
Localisation : 24


Tuto de montage d'un kit de commande de centralisation a distance 206  Empty
MessageSujet: Re: Tuto de montage d'un kit de commande de centralisation a distance 206    Tuto de montage d'un kit de commande de centralisation a distance 206  EmptyDim 14 Fév 2016 - 0:16

Super tuto ! merci
Revenir en haut Aller en bas
Invité
Invité



Tuto de montage d'un kit de commande de centralisation a distance 206  Empty
MessageSujet: Re: Tuto de montage d'un kit de commande de centralisation a distance 206    Tuto de montage d'un kit de commande de centralisation a distance 206  EmptyDim 14 Fév 2016 - 0:40

Très bon tuto !
Je m'y étais intéressé il y a quelques temps car mon ouverture centralisée fonctionnais une fois sur deux. Au final il s'agissait du moteur porte passager qui rendait l'âme ^^
Revenir en haut Aller en bas
Invité
Invité



Tuto de montage d'un kit de commande de centralisation a distance 206  Empty
MessageSujet: Re: Tuto de montage d'un kit de commande de centralisation a distance 206    Tuto de montage d'un kit de commande de centralisation a distance 206  EmptyDim 14 Fév 2016 - 1:28

je pense que ce sont des micros relais a l’intérieur du bsi qui sont défectueux car il y avait du 12v a la sortie mais pas assez d’ampérage pour actionné les moteur dans les portes . ça se répare peut etre mais c'était la solution la moins onéreuse et ça marche nickel après un an de fonctionnement
