 Schéma boitier fusible 206 1.6 16V année 2000

Aller en bas
3 participants
AuteurMessage
mrfiz
PLA


Messages : 142
Date d'inscription : 20/11/2016
Age : 45
Localisation : Pas de calais


Schéma boitier fusible 206 1.6 16V année 2000 Empty
MessageSujet: Schéma boitier fusible 206 1.6 16V année 2000   Schéma boitier fusible 206 1.6 16V année 2000 EmptySam 18 Fév 2017 - 20:50

Salut la compagnie,

Ma commande chauffage clim auto vient de me lâcher, avec un fonctionnement en demi teinte une fois sur deux. Les ampoules changées ne s'allument même plus.
J'aimerai vérifier l'état du fusible correspondant à la commande.
Je recherche le schéma du boitier fusible habitable de ma 206, car celui du bouquin d'origine n'étant pas le même.

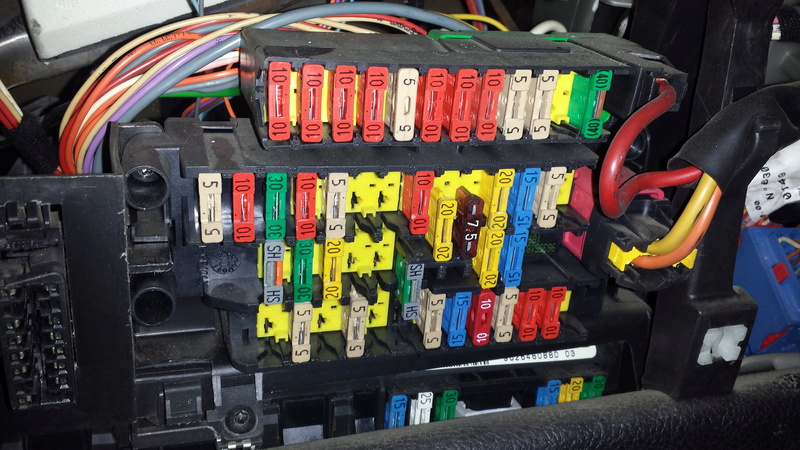

L'Auriez vous dans vos tiroirs? Je vous joint la photo du boitier.

Concernant la commande chauffage, cette panne est courante sur les 206?

Par avance merci pour votre aide Wink

Schéma boitier fusible 206 1.6 16V année 2000 20170210
Revenir en haut Aller en bas
Invité
Invité



Schéma boitier fusible 206 1.6 16V année 2000 Empty
MessageSujet: Re: Schéma boitier fusible 206 1.6 16V année 2000   Schéma boitier fusible 206 1.6 16V année 2000 EmptyDim 19 Fév 2017 - 10:27

Schéma boitier fusible 206 1.6 16V année 2000 88990416837741406849322999844519865851n

Extrait de la revue technique Wink
Revenir en haut Aller en bas
Invité
Invité



Schéma boitier fusible 206 1.6 16V année 2000 Empty
MessageSujet: Re: Schéma boitier fusible 206 1.6 16V année 2000   Schéma boitier fusible 206 1.6 16V année 2000 EmptyDim 19 Fév 2017 - 10:35

Schéma boitier fusible 206 1.6 16V année 2000 96833816839637406851702999606255935012n
Revenir en haut Aller en bas
mrfiz
PLA


Messages : 142
Date d'inscription : 20/11/2016
Age : 45
Localisation : Pas de calais


Schéma boitier fusible 206 1.6 16V année 2000 Empty
MessageSujet: Re: Schéma boitier fusible 206 1.6 16V année 2000   Schéma boitier fusible 206 1.6 16V année 2000 EmptyLun 20 Fév 2017 - 20:04

De retour, j'ai testé tout les fusibles à l'ohmétre, la continuité est présente pour chacun.
Le boitier commande serait donc HS?
Revenir en haut Aller en bas
jcvd
PLANETE-
jcvd

Messages : 1180
Date d'inscription : 31/12/2015
Age : 25
Localisation : Annecy (74) - Paray-le-Monial (71)


Schéma boitier fusible 206 1.6 16V année 2000 Empty
MessageSujet: Re: Schéma boitier fusible 206 1.6 16V année 2000   Schéma boitier fusible 206 1.6 16V année 2000 EmptyMar 21 Fév 2017 - 9:13

Je sais pas comment c'est fait mais vérifie au niveau du boitier si tu as une tension qui arrive histoire d'être sur. Si c'est le cas le boitier est mort je ne vois plus que ça Wink
Revenir en haut Aller en bas
quentinb2128741
PL
quentinb2128741

Messages : 59
Date d'inscription : 05/01/2017
Age : 24
Localisation : Belgique


Schéma boitier fusible 206 1.6 16V année 2000 Empty
MessageSujet: Re: Schéma boitier fusible 206 1.6 16V année 2000   Schéma boitier fusible 206 1.6 16V année 2000 EmptyMar 21 Fév 2017 - 9:32

dommage que tu n'as pas un diagbox comme sa tu vois se qu'il a moi j'ai deja connu sa sur 4 auto
expert ,407 ,ect et s'etait tout simplement le capteur d' airco (clim) defectueux

Schéma boitier fusible 206 1.6 16V année 2000 Clim10

le capteur resemble a sa
Revenir en haut Aller en bas
mrfiz
PLA


Messages : 142
Date d'inscription : 20/11/2016
Age : 45
Localisation : Pas de calais


Schéma boitier fusible 206 1.6 16V année 2000 Empty
MessageSujet: Re: Schéma boitier fusible 206 1.6 16V année 2000   Schéma boitier fusible 206 1.6 16V année 2000 EmptyMar 21 Fév 2017 - 9:50

La commande merdait déjà , l'écran lcd n'affichent pas toujours les indications et les vitesses ventilo n'étaient plus respecter. Exemple ventilo sur 4 cela fonctionnait pour vitesse 1 etc...
Pour mesurer sa tension d'entrée à la commande, où je pourrais la prendre ?
Revenir en haut Aller en bas
jcvd
PLANETE-
jcvd

Messages : 1180
Date d'inscription : 31/12/2015
Age : 25
Localisation : Annecy (74) - Paray-le-Monial (71)


Schéma boitier fusible 206 1.6 16V année 2000 Empty
MessageSujet: Re: Schéma boitier fusible 206 1.6 16V année 2000   Schéma boitier fusible 206 1.6 16V année 2000 EmptyMar 21 Fév 2017 - 10:10

Faut voir les câbles qui arrivent dessus et essayer de les trouver... Le schéma peut aider avec servicebox mais moi j'y ai pas d'accès Wink
Revenir en haut Aller en bas
mrfiz
PLA


Messages : 142
Date d'inscription : 20/11/2016
Age : 45
Localisation : Pas de calais


Schéma boitier fusible 206 1.6 16V année 2000 Empty
MessageSujet: Re: Schéma boitier fusible 206 1.6 16V année 2000   Schéma boitier fusible 206 1.6 16V année 2000 EmptyMar 21 Fév 2017 - 19:33

De retour de la casse, toujours le même problème. Seul les boutons sont éclairés, mais pas l'écran. J'ai une nette impression qu'il n'y a pas de jus pour alimenter.
J'aimerai tester les câbles, mais sans schéma, c'est du chinois. Voici les trois 3 connecteurs. Un d'entre vous saurait me dire où tester pour savoir si la platine est bien alimentée?

Merci par avance.

Schéma boitier fusible 206 1.6 16V année 2000 20170215
Revenir en haut Aller en bas
jcvd
PLANETE-
jcvd

Messages : 1180
Date d'inscription : 31/12/2015
Age : 25
Localisation : Annecy (74) - Paray-le-Monial (71)


Schéma boitier fusible 206 1.6 16V année 2000 Empty
MessageSujet: Re: Schéma boitier fusible 206 1.6 16V année 2000   Schéma boitier fusible 206 1.6 16V année 2000 EmptyMar 21 Fév 2017 - 20:31

Mission quasi impossible sans schémas...
